Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Produk: | Batang piston mikro paduan baja | Bahan: | Mikro baja paduan |
---|---|---|---|
Perlakuan permukaan: | Berlapis krom keras | Kelurusan: | Tidak lebih dari 0.2mm / M |
Kekuatan tarik: | Tidak kurang dari 750MPa | Menghasilkan kekuatan: | Tidak kurang dari 520 Mpa |
Cahaya Tinggi: | krom berlapis batang piston,berlapis krom batang baja |

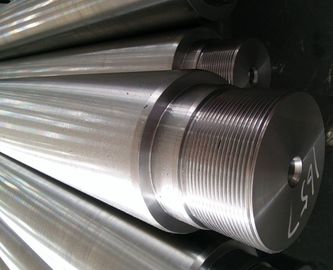

Diameter 35-140 Mm mikro paduan baja Thread Rod krom Plating
Deskripsi Produk
1. mikro struction: ferit dan pearlite dengan ukuran butir halus dan seragam.
2. mengubah kinerja: Turning kinerja sepadan 42CrMo4, 40Cr, dan CK45 atau menjadi
Superior kepada mereka.
3. kekerasan: Kekerasan lebih seragam di seluruh lintas bagian daripada dipadamkan dan marah
42CrMo4, 40Cr dan CK45
4. dipersingkat pengolahan periode, meningkatkan produktivitas dan mengurangi ibukota diduduki.
5. energi konservasi: produksi tidak ada proses yang dipadamkan dan marah sangat menghemat energi
konsumsi.
6. lingkungan perlindungan: produksi proses dipadamkan dan marah tidak memenuhi persyaratan
perlindungan lingkungan.
Deskripsi rinci
1. BAHAN: HY4700, HY4520
2. KIMIA COMPOSITION(%)
Bahan | C % | MN % | Si % | S % | P % | V % | Ni | CR % | Mo | Cu |
HY4700 | 0.38-0,45 | 1.20 ~1.60 | 0,30 ~ 0,50 | ≤0.035 | ≤0.020 | 0,05 ~ 0,15 | ≤0.25 | 0,10 ~ 0.20 | ≤0.15 | 0,25 |
HY4520 | 0.40 ~0.48 | 0.80 ~1.40 | 0,15 ~0.35 | ≤0.035 | ≤0.035 | ≤0.15 | ≤0.25 | ≤0.25 | ≤0.15 | ≤0.25 |
3. SIFAT MEKANIS
Bahan | SIFAT MEKANIK | Hardness(HBW) permukaan | |||||
RM(MPa) | Rel(MPa) | % | Z % | KU2(J) | |||
HY4700 | Φ35 - Φ100 | 900 - 1100 | ≥650 | ≥16 | ≥35 | ≥39 | 270-340 |
> Φ100 - Φ140 | 850 - 950 | ≥600 | ≥16 | ≥35 | ≥39 | 270-340 | |
HY4520 | Φ40 - Φ100 | 750 - 900 | ≥520 | ≥19 | ≥40 | ≥39 | 230-290 |
> Φ100 ~ Φ140 | 750 - 900 | ≥520 | ≥17 | ≥35 | ≥39 | 230-290 | |
4. MENYEDIAKAN KONDISI
Tanah dan krom berlapis
5. CHROME KETEBALAN
20-30 mikron
6. TOLERANSI PADA DIA
ISO f7 pada diameter
7. KEKERASAN PERMUKAAN
850-1150HV (vickers 100g)
8. PERMUKAAN KEKASARAN
RA≤0.2 micron dan Rt≤2 micron
9. STRAIGHTNESS
≤0.2 MM M
10. OVALITY
Setengah dari toleransi ISO f7
11. KOHESI
Tidak ada craks, melanggar atau memisahkan setelah syok thermic (pemanasan di Celcius 300 derajat
dan pendinginan air)
12. KOROSI PERLAWANAN
Tes di alami garam semprot sesuai dengan ASTM B 117-120hours
Hasil evaluasi sesuai ISO 4540 RATING 7-10
13. POROSITAS
Menguji sesuai ISO 1456/1458 dan menghasilkan yaluation menurut ISO 4540 rating 8-10
14. WELDABILITY
Bagus
15. PACKING
Anti karat minyak harus diterapkan pada bahan dan setiap batang dikemas dalam kertas lengan
16. SERTIFIKAT
Semua sertifikat yang berkaitan dengan materi perlakuan panas dan plating diperlukan
Kontak Person: Miss. Patty
Tel: 8613921505262
Faks: 86-510-83952939
